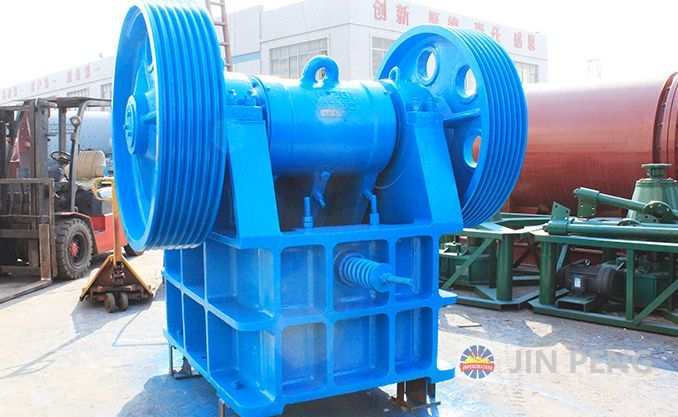

ZG-PE (X) trituradora de mandíbula

La trituradora de mandíbula funciona por el movimiento periódico de la mandíbula móvil, se usa generalmente en la fase de trituración gruesa, tiene características : alta capacidad de producción, gran relación de rotura, alta eficacia quebrada.

Ámbito de Aplicación : Balasto, minería, minería del carbón, mortero de polvo seco, estación de mezcla de hormigón, desulfuración de la planta de energía, arena de cuarzo, etc.

Capacidad de producc : 1-192t/h

Partícula max : 80-630mm

Estructura

La trituradora de mandíbula está compuesta de bastidor, mandíbula giratoria, eje excéntrico, placa de mandíbula y rodilla de la placa, etc. El motor acciona el eje excéntrico a través de la correa-V, haciendo que la mandíbula movible haga movimiento periódico de acuerdo con la pista bien cronometrada. El material se tritura en este proceso. El marco adopta la estructura el molde entero de acero o la placa de acero de la soldadura. Las placas de protección están instaladas en el lado izquierdo y derecho del marco, evitando que el marco lateral quede puesto. La mandíbula giratoria adopta el acero de moldeado del molde, que tiene la placa movible de la quijada en el frente, la parte antedicha cuelga en el marco por el eje excéntrico y el eje giratorio, el oso inferior de la parte en la placa. La polea de la correa con la rueda de la mosca y el canal se instalan en ambos lados del eje excéntrico. El otro lado de la rodilla de la placa se apoya en la base de ajuste. La placa soporta la mandíbula móvil, también puede cortarse por sí mismo para la seguridad cuando la carga se incrementa, protegiendo la otra parte de los componentes. Una placa de repuesto es con la máquina, que se utiliza en la abertura de descarga. La base de ajuste se instala en el canal lateral del bastidor, cerca del bloque de ajuste. Cuando la abertura de descarga deba ajustarse, gire a la derecha de la tuerca del tornillo con la llave. Ajuste la elevación de la base, la abertura de descarga se vuelve pequeña, de lo contrario, pequeña en su lugar.



Dos Tipos :  a)Simple swinging type      b)complicated swinging type




Principio


El motor transmite energía a través de la correa, impulsa la mandíbula móvil para hacer movimiento periódico hacia la mordaza fija por el eje excéntrico. El ángulo entre la placa basculante y la placa móvil de la mandíbula aumenta cuando se mueve la mandíbula se mueve. Así que la mandíbula se mueve hacia la mandíbula fija. El material será aplastado en este proceso. El ángulo entre la placa basculante y la mandíbula móvil disminuye cuando la mandíbula móvil se mueve hacia abajo, la mandíbula móvil mueve las hojas de la mandíbula fija tirando de la varilla y el muelle, la materia triturada final será descargada desde la salida

Principio de trabajo de la trituradora de mandíbula:


Características de Trituradora de mandíbulas:

-Alta proporción de trituración,

  - Tamaño final final, - Estructura simple,

  -Reliable condiciones de trabajo,

  -Facil mantenimiento,

-Bajo coste operativo

Parámetros


Modelo

Medida de entrada(mm)

Rango de ajuste de salida(mm)

Partícula max(mm)

capacidad de producción(T/h)

Velocidad excéntrica de la rueda(r/min)

Potencia del dinamo(KW)

Dimensión del borde

(mm)

Peso(kg)

PE-100×150

100×150

5-20

80

0.5-2

300

2.2

525×535×605

230

PE-150×250

150×250

10-40

125

2-6

300

5.5

875×745×935

1100

PE-200×350

200×350

10-50

160

6-10

300

7.5

1080×1060×1088

1600

PE-250×400

250×400

20-60

210

8-16

300

15

1108×1090×1392

1850

PE-250×500

250×500

20-80

210

13-21

300

18.5

1360×1450×1440

3100

PE-400×600

400×600

40-100

350

14-36

275

30

1650×1748×1520

5800

PE-500×750

500×750

50-120

400

30-80

250

45

1900×1876×1821

9000

PE-600×900

600×900

75-200

480

56-192

250

55-75

2280×2245×2320

18700

PEX-150×750

150×750

10-40

120

8-25

320

15

1210×1572×1045

2800

PEX-200×1000

200×1000

15-40

160

12-50

330

22

1860×1385×1200

5200

PEXS-250×750

250×750

20-60

210

10-745

320

22

1520×1728×1380

5000

PEX-250×1000

250×1000

20-50

210

15-50

330

30

1550×1990×1370

6500

PEXS-250×1200

250×1200

20-60

210

20-70

320

45

1530×2285×1625

9000

ZG-PE-250×400

250×400

20-60

 200

8-16

300

15

1430×1316×1296

2800

ZG-PE-250×500

250×500

20-80

210

13-21

285

18.5

1425×1420×1417

3300

ZG-PE-400×600

400×600

40-100

350

14-36

275

30

1700×1732×1656

6500

ZG-PE-600×900

600×900

75-200

460

56-192

250

55

2240×2150×2400

15400

ZG-PEX-150×750

150×750

10-40

120

8-25

320

15

1210×1572×1045

3500

ZG-PEX-250×750

250×750

20-60

210

10-45

320

22



1751×1400×1515

4900

ZG-PEX-250×1000

250×1000

20-50

210

15-50

330

30

1550×1990×1370

6800

ZG-PEX-250×1200

250×1200

20-60

210

20-70

320

45

1670×2190×1430

9000

PE-750×1060

750×1060

100-200&
