Fuera del tipo de filtro de filtro de tipo de tubo

El filtro externo cilíndrico del tipo de la filtración es filtro normal que realiza el cambio stepless de la velocidad ajustando la revolución del motor. Tiene las ventajas de la estructura simple, del precio bajo, de la operación conveniente, de pequeñas piezas que usan etc.

Ámbito de Aplicación : Elaboración de minerales, metalurgia, industria química, fabricación de papel y otros departamentos

Área del filtro : 3~50㎡

Estructura


El filtro externo del vacío del tambor del tipo de la filtración consiste en el cilindro, la estructura de la transmisión, la cabeza de la asignación, el eje principal, el dispositivo de la agitación, el tanque de la lechada, el raspador y el dispositivo que arrollaba etc.

1.Cabeza de asignación izquierda y derecha 2.tubería;3.Cilindro;4.Raspador;5. Cojinetes principales;6.Tanque de lechada;7. Dispositivo de agitación;8. Estructura de la transmisión

Principio de trabajo

El cilindro es la parte principal del filtro. El  cilindro grande del tamaño se hace de la placa de acero soldada, el  pequeño tamaño hecho del cilindro del molde, y un cierto cilindro de  filtro pasado de moda hecho de madera gruesa. El cilindro de filtro se divide en algunas cámaras de filtrado por tira a lo largo de la dirección circunferencial. Estas cámaras están estrictamente selladas sin ventilación entre sí. La placa filtrante se coloca sobre la cámara del filtro formando un canal para el filtrado y el paño filtrante de soporte.

El cilindro está envuelto en tela filtrante para asegurar el sellado entre cada cámara.

Hay  un tubo en un extremo del cuerpo del cilindro que tiene el mismo número  de canales con cámaras. Cada canal se conecta con la correspondiente  cámara del filtro. El mecanismo de transmisión impulsa el cilindro, y podría transformar varias velocidades.

Ventajas

El filtro externo cilíndrico del tipo de la filtración es filtro normal que realiza el cambio stepless de la velocidad ajustando la revolución del motor. Tiene las ventajas de la estructura simple, del precio bajo, de la operación conveniente, de pequeñas piezas que usan etc.

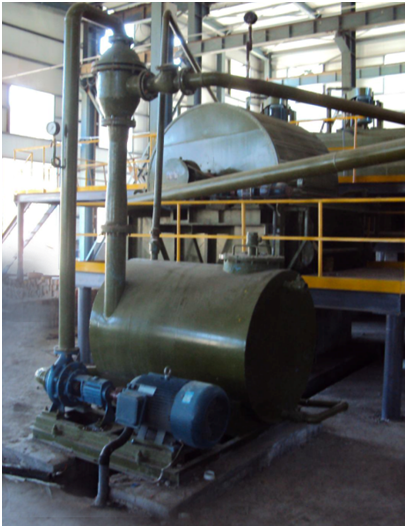

Inner Mongolia xingda 500 t/d gold mine

Parámetros

Fuera del tipo de filtro de filtro de tipo de tubo

Modelo

Área del filtro(m2)

Tamaño del cilindro(mm)

Velocidad del cilindro(r.p.m)

Presión de vacío( KPa)

Volumen barrido(m3/min.m2)

Capacidad de producción(t/h)

Modelo de motor

Potencia del cilindro del motor(kw)

Motor stirrer models

Potencia de accionamiento del agitador(kw)

Peso(kg)

GW-3

3

φ1068×910

0.156-1.56

60-80

0.5-2

0.8-1.5

YCT132-4B

1.5

XWD0.75-4-59

0.75

2635

GW-5

5

φ1600×1060

0.156-1.56

60-80

0.5-2

1.6-2.4

YCT132-4B

1.5

XWD0.75-4-59

0.75

3760

GW-8

8

φ2000×1400

0.1-0.6

60-80

0.5-2

2.8-3.6

YCT160L-4A

2.2

Y112M-6

2.2

5455

GW-10

10

φ2000×1800

0.1-0.6

60-80

0.5-2

3.0-4.0

YCT160L-4A

2.2

Y112M-6

2.2

6017

GW-12

12

φ2000×2000

0.1-0.6

60-80

0.5-2

42434

Y112M-6

2.2

Y100L-6

1.5

6365

GW-20

20

φ2500×2650

0.14-0.54

60-80

0.5-2

3-8.0

YCT160-4B

3

XWD3-4-17

3

10600

GW-30

30

φ3350×3000

0.1-0.6

60-80

0.5-2

4.5-12

YD160M-8

2.2

XWD3-4-17

2.2

17200

GW40

40

φ3350×4000

0.1-0.6

60-80

0.5-2

6.0-16

YD160M-6

3.7

XWD4-4-17

3.7

19500

GW-50

50

φ3350×5000

0.1-0.6

60-80

0.5-2

7.5-20

YD160M-4

5

XWD5.5-7-59

5.5

21500

Nota:Blast indicated pressure:10-30(Kpa),blast volume:0.2-0.4(m3/min.m2)
